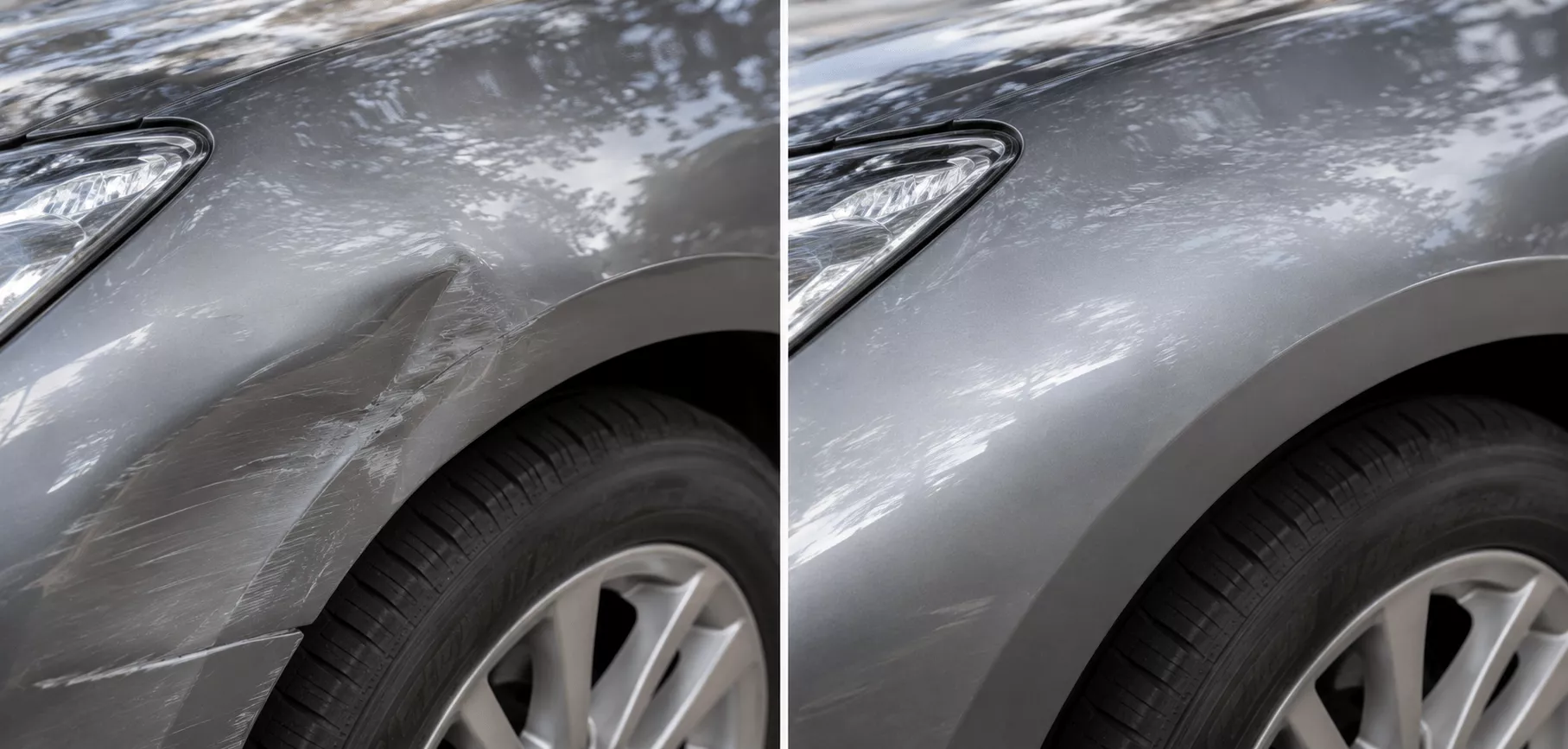

Как понять, что повреждение кузова затронуло только внешний слой, а не металл

Одна и та же царапина на двери может стоить 500 рублей полировки или 15 000 рублей локальной покраски — в зависимости от глубины. Определить это можно самостоятельно, без оборудования и специальных знаний. Нужно понимать, из чего состоит кузовное покрытие и как оно выглядит при разных повреждениях.

Из чего состоит покрытие кузова

Современный автомобиль имеет несколько слоев между металлом и воздухом:

• Грунт — наносится на металл на заводе, защищает от коррозии, дает адгезию для краски. Толщина 20–40 мкм.
• База — слой краски с пигментом, отвечает за цвет. 40–60 мкм.
• Лак — прозрачный верхний слой, дает блеск и защищает базу от UV и механических повреждений. 40–80 мкм.

Весь «пирог» на большинстве современных автомобилей — 100–180 мкм. Примерно вдвое тоньше человеческого волоса. При этом именно глубина царапины определяет, что можно сделать и сколько это стоит.

Визуальная диагностика: три сценария

• Царапина белесая, но цвет кузова под ней виден. Это повреждение только лака. Лак — прозрачный, при царапании он мутнеет и кажется белым или светлым. Если закрыть царапину пальцем (или намочить), и она визуально исчезает — вы в лаке. Такие повреждения убираются полировкой.
• Царапина показывает другой оттенок, отличный от цвета кузова. Скорее всего, задета база или грунт. Грунт на большинстве автомобилей серый или бежевый, база может отличаться от верхнего тона. Намочите царапину — если она не пропадает, но цвет в ней явно другой, лак пробит. Нужна локальная покраска.
• В царапине или сколе видна серебристая, матово-серая или темная поверхность. Это металл. На нем уже началось или начнется окисление — характерный матово-серый налет появляется в течение нескольких дней. Такое повреждение требует срочной обработки.

Простые тесты без приборов

• Тест с водой. Смочите поврежденное место. Царапина в лаке под водой практически исчезает — поверхность выравнивается оптически. Если повреждение осталось видимым — задет слой базы или глубже.
• Тест ногтем. Проведите ногтем поперек царапины. Если ноготь ее не цепляет — царапина поверхностная, в лаке. Если цепляется, ощущается бортик или ступенька — глубина значительная, лак пробит.
• Тест с подсветкой. В темное время суток направьте фонарик вдоль панели под острым углом. Царапины в лаке будут выглядеть как матовые полосы на блестящей поверхности. Повреждения до металла покажут характерный рельеф и неравномерное отражение.

Когда нужен толщиномер

Толщиномер измеряет общую толщину покрытия в микронах. Прибор стоит от 2 000 рублей, есть в любом автосервисе. Заводское покрытие на большинстве марок — 100–180 мкм. Отклонения говорят о следующем:

• Показания 50–90 мкм — покрытие истончено, возможна шлифовка или полировка на этом месте.
• Показания 200–400 мкм и выше — нанесен дополнительный слой, панель перекрашена или зашпаклевана.
• Показания близко к нулю или скачут — зонд попал на металл без покрытия, глубокий скол или царапина.

Толщиномер не показывает, какой именно слой поврежден, но помогает понять общую картину и найти места с аномалиями.

Сколы

Скол от камня — точечное, но часто глубокое повреждение. Даже маленький скол диаметром 2–3 мм нередко пробивает все покрытие до металла, потому что удар идет перпендикулярно поверхности.

Признаки скола до металла: в центре пятна виден другой цвет (серый, белый, темный), вокруг — кольцо отслоившегося лака или базы. Если скол свежий, металл блестит. Если постоял несколько дней — появляется рыжеватый или матово-серый налет. Это уже начало коррозии.

Сколы в лаке бывают редко — обычно удар от камня пробивает покрытие полностью. Поэтому с ними не стоит тянуть.

Вмятины

Вмятина без повреждения краски — отдельная категория повреждений. Металл деформирован, но покрытие цело. Именно для таких случаев применяется удаление вмятин без покраски: мастер восстанавливает геометрию металла, не затрагивая ЛКП.

Чтобы понять, цела ли краска на вмятине, осмотрите ее под острым углом при ярком свете. Трещины в лаке выглядят как тонкая сеть или отдельные линии, расходящиеся от точки максимального напряжения. Если поверхность гладкая и равномерная — покрытие не повреждено и PDR применим.

Если в зоне вмятины лак потрескался или краска отошла — рихтовка и покраска неизбежны.
